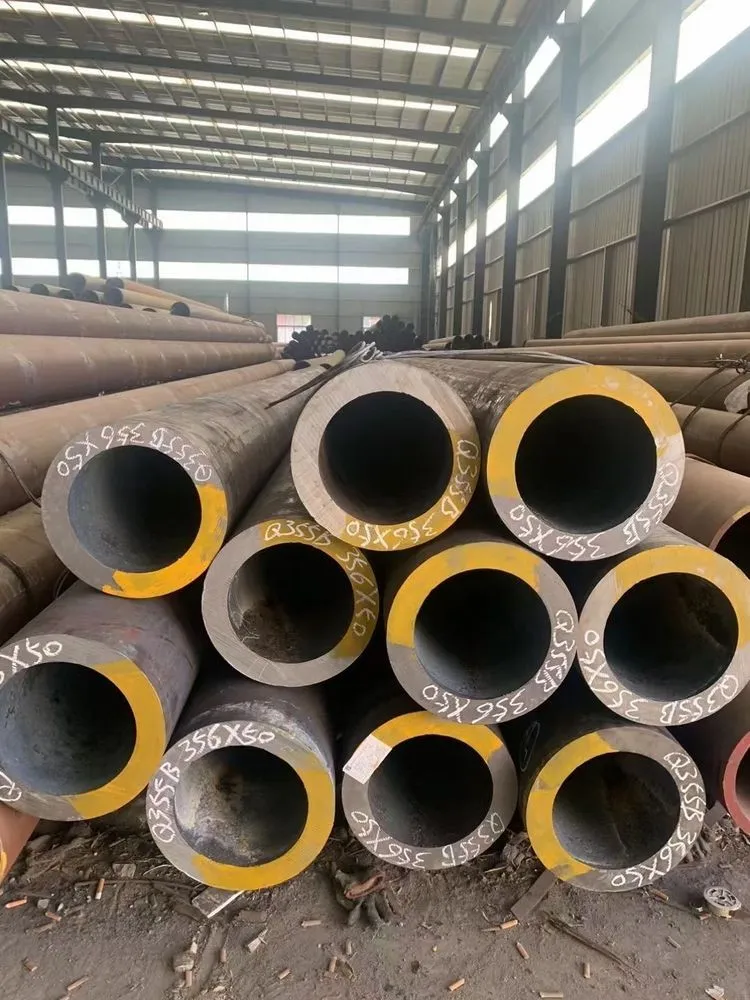

Chodyè Steel tiyo
Kalite pwodwi:Tiyo chodyè san pwoblèm, tiyo san pwoblèm chodyè, tib chodyè san pwoblèm, tiyo chodyè
Aplikasyon:Itilize pou tiyo sipèchofe, tiyo vapè, tib dlo bouyi
SPESIFIKASYON:
Dyamèt Eksteryè (OD): 13.72-914.4mm
Epesè miray (WT): 1.65-22mm
LONGÈ:0.5mtr-20mtr
Estanda tiyo:ASTM A179; ASTM A192; ASTM A210;ASTM A213, Klas T2/T5/T9/T11/T12/T22/T23/T24/T36/T9;EN10216/BS3059;JIS G3454/G3456/G3461
Fen:Fout kare/Fut plen (koupe dwat, koupe scie, koupe flanbo), pwent bizote/fil
Sifas:Nwa Penti / Lwil Penti / Anti-rouye lwil oliv / Anti-Korozif kouch
Anbalaj:Pakèt, bouchon plastik ploge, papye ki enpèmeyab/sak vlope
-
Kalite tib chofaj yo
Tib dife chodyè
Chodyè dife-tib se yon kalite chodyè kote gaz cho pase nan dife a atravè youn oswa plizyè tiyo ki pase nan yon veso dlo ki fèmen. Chalè gaz la transfere nan miray la nan tib la nan kondiksyon chalè, chofaj dlo a ak evantyèlman jenere vapè. Chodyèr tib dife yo se twazyèm nan kat kalite istorik chodyèr yo: tank ba presyon oswa chodyè "Haystack", chodyèr lafimen ak youn oubyen de gwo chemine, chodyè tib dife ak chodyè presyon wo ak anpil ti tib.
Dlo Tib Chodyè
Chodyè tib dlo se yon kalite chodyè kote dlo sikile nan tib chofe deyò pa dife a. Se gaz la boule nan gwo fou a pou pwodui gaz cho, ki chofe dlo a nan tib jenerasyon vapè. Nan chodyèr ki pi piti yo, tib yo jenerasyon pouvwa adisyonèl yo separe nan gwo founo dife a, pandan y ap pi gwo chodyèr sèvis piblik konte sou tib piki dlo ki fòme miray la founo pou jenere vapè. Chodyè tib dlo wo presyon: dlo cho a Lè sa a, monte nan tanbou a vapè. Isit la, vapè satire yo rale lwen tèt tanbou a.
Spesifikasyon
-
Spesifikasyon
Gwosè
Epesè miray (mm)
OD (mm)
2
2.5
3
3.5
4
4.5
5
6
6.5-7
7.5-8
8.5-9
9.5-10
11
12
Φ25-Φ28
●
●
●
●
●
●
Φ32
●
●
●
●
●
●
Φ34-Φ36
●
●
●
●
●
●
Φ38
●
●
●
●
●
●
Φ40
●
●
●
●
●
Φ42
●
●
●
●
●
Φ45
●
●
●
●
●
●
Φ48-Φ60
●
●
●
●
●
●
●
Φ63.5
●
●
●
●
●
●
●
Φ68-Φ73
●
●
●
●
●
●
Φ76
●
●
●
●
●
●
●
●
●
●
Φ80
●
●
●
●
●
●
●
●
●
●
Φ83
●
●
●
●
●
●
●
●
●
●
Φ89
●
●
●
●
●
●
●
●
●
●
Φ95
●
●
●
●
●
●
●
●
●
●
Φ102
●
●
●
●
●
●
●
●
●
●
Φ108
●
●
●
●
●
●
●
●
●
●
Φ114
●
●
●
●
●
●
●
●
●
Φ121
●
●
●
●
●
●
●
●
●
Φ127
●
●
●
●
●
●
●
●
●
Estanda nan tib chodyè a
Tolerans Dyamèt Eksteryè
Estanda
Dyamèt Eksteryè
Tolerans
GB3087
Mwens pase oswa egal a 180
±1.0%
(min: ±0.5mm)GB5310
Mwens pase oswa egal a 50
±0.5mm
>50
±1.0%
Mi Tolerans epesè
Estanda
Epesè miray (mm)
Tolerans
GB3087
3-20
+15%,12.5%
>20
± 12.5%
GB5310
<3.5
+15%,-10%
3.5-20
+15%,-10%
>20
± 10%
Konpozisyon chimik ak pwopriyete mekanik
Estanda
Klas
Konpozisyon chimik (%)
Pwopriyete mekanik
C
sizo
Mn
P
S
Fòs rupture
(Mpa)Sede fòs
(Mpa)Elongasyon
(%)DIN17175
St35.8
Mwens pase oswa egal a 0.17
0.10-0.35
0.40-0.80
Mwens pase oswa egal a 0.030
Mwens pase oswa egal a 0.030
360-480
Pi gran pase oswa egal a 235
Pi gran pase oswa egal a 25
St45.8
Mwens pase oswa egal a 0.21
0.10-0.35
0.40-1.20
Mwens pase oswa egal a 0.030
Mwens pase oswa egal a 0.030
410-530
Pi gran pase oswa egal a 255
Pi gran pase oswa egal a 21
MANJE 17175
EN 10216-2
ASTM A335
Sen 35.8, I + III
P 235 GH, 1 + 2}
P5
15 Mo 3
16 Mo 3
P 11
13 CrMo 44
13 CrMo 4-5
P22
10 CrMo 910
10 CrMo 9-10
P9
X 10 CrMo VNb 9-1
X 10 CrMo VNb %9-1
P91
X 20 CrMo V 12-1
X 20 CrMo V 11-1
Steel Klas
Estanda
Aplikasyon
GB (Lachin)
ASME (USA)
DIN/EN (Euro)
Kabòn asye
10
20
20G
20MnG
25MnGSA{{0}B
SA-192
SA-210A1
SA106C
SA-210CPH265GH
P195GH
P235GH
St35.8
St45.8Economizer tib
Tib miray dloMo asye
15MoG
20MoGSA-209 T1
SA-209 T1a
SA-209 T1b15Mo3
16Mo3Tib miray dlo
Sipèchofaj tib
Rechofaj tibCr-Mo Asye
12CrMoG
12Cr2MoG
12Cr1MoVG
15CrMoG
10Cr9MoVNbSA-213 T11 SA-213 T22
SA-213 T24 SA-213 T91
A335 P1 A335 P2
A335 P5 A335P9
A335 P1112Cr1MoV
14MoV63
10CrMo910
X10CrMoVNb91
10CrMo5-5, 13CrMo4-5Sipèchofaj tib
Rechofaj tibCr-Mo-W asye
12Cr2MoWVTiB
SA-213 T23 SA-214 T911
SA-213 T92 SA-213 T122
A335 P23 A335 P911
A335 P92 A335 P122---
Sipèchofaj tib
Rechofaj tibAustentic Nerjaveèi
---
AP304 TP304H
TP321 TP321H
TP347 TP347H
TP316 TP316H
S30432 TP310HCbN---
Sipèchofaj tib
Rechofaj tibKabòn asye pou tanperati 0 degre - 100 degre
EN DIN
WNr
AISI/ Non komèsyal
ASTM UNS
Tiyo
san pwoblèmTiyo
soudeP235TR1
1.0254
-
-
Yon% 2f SA53B
Yon% 2f SA53B
EN10216-1
EN10217-1
Kabòn asye pou tanperati -20 degre - 400 degre pou aplikasyon presyon
P235GH
1.0345
-
-
Yon% 2f SA106 Gr B/ A
Yon% 2F SA672 B65
-
-
EN10216-2
EN10217-2%%-5}
P265gh
1.0425
-
-
Yon% 2f SA106 Gr C%C/ A
Yon% 2F SA672 BB70
-
-
EN10216-2
EN10217-2%%-5}
P355N/NH
1.0562/ 1.0565
-
-
API 5L X52
API 5L X52
-
-
EN10216-3
EN10217-3
P460N/NH
1.8905/ 1.8935
-
-
API 5L X65
API 5L X65
-
-
EN10216-3
EN10217-3
Low Alloy Steel ak Alloy Steel pou tanperati 0 degre a 650 degre pou aplikasyon presyon
16Mo3
1.5415
-
-
A% 2f SA335 P1
A/ SA691 1CR
-
-
EN10216-2
EN10217-5
X11CrMo5-1
1.7362
-
-
A% 2F SA335 P5
A/ SA691 5CR
-
-
EN10216-2
EN10217-5
X11CrMo9-1
1.7386
-
-
A% 2f SA335 P9
A/ SA691 9CR
-
-
EN10216-2
EN10217-5
13CrMo4-5
1.7335
-
-
A% 2f SA335 P11
A/ SA691 1 1/4CR
-
-
EN10216-2
EN10217-5
10CrMo9-10
1.7380
-
-
A% 2F SA335 P22
A/ SA691 2 1/4CR
-
-
EN10216-2
EN10217-5
X10CrMoVNb9-1
1.4903
-
-
A% 2f SA335 P91
A/ SA691 91CR
-
-
EN10216-2
EN10217-5
X10CrWMoVNb9-2
1.4901
-
-
A% 2F SA335 P92
A/ SA691 92CR
-
-
EN10216-2
EN10217-5
Tanperati ba kabòn asye pou objektif presyon ak tanperati ki ba jiska -50 degre
P215NL
1.0451
-
-
Yon% 2f SA333 Gr1/ Gr6
A/ SA671CC60/70
-
-
EN10216-4
EN10217-4
P255QL
1.0452
-
-
Yon% 2f SA333 Gr1/ Gr6
A/ SA671CC60/70
-
-
EN10216-4
EN10217-4
P265NL
1.0453
-
-
Yon% 2f SA333 Gr1/ Gr6
A/ SA671CC60/70
-
-
EN10216-4
EN10217-4
P355NL1/NL2
1.0566
-
-
Yon% 2f SA333 Gr6
A/ SA671CC60/70
A/ SA333 Gr6-
-
EN10216-3
EN10217-3
Tanperati ki ba Nikèl Steel pou objektif presyon ak tanperati ki ba jiska -196 degre
X10Ni9% 2f X8Ni9
1.5682/ 1.5662
-
-
A/ SA333 Gr. 8
Yon/ SA671C100/ CH100
-
-
EN10216-4
EN10217-4
12Ni14
1.5637
-
-
Yon % 2f SA333 Gr3
A/ SA671CF66
-
-
EN10216-4
EN10217-4
-
Chodyè Tiyo Faktori metòd
Metòd fabrikasyon mwayen ak segondè presyon chodyè tiyo asye se menm ak tiyo asye san pwoblèm, men gen kèk pwosesis manifakti kle yo dwe note:
Fine desen, sifas klere, cho woule, frèt trase, ekspansyon chalè
Metòd tretman chalè aplike nan tiyo chofaj yo
Tretman chalè se yon metòd pou chanje pwopriyete fizik tiyo chodyè presyon ki wo pa chofaj ak refwadisman. Tretman chalè ka amelyore mikrostruktur tiyo chodyè presyon ki wo, konsa tankou satisfè kondisyon fizik yo mande yo. Severite, dite ak rezistans mete yo jwenn pa tretman chalè. Yo nan lòd yo jwenn karakteristik sa yo, li nesesè yo adopte trempe, recuit, tanperaman ak sifas redi.
1. trempe
Redi, ki rele tou trempe, se ke tiyo chodyè presyon wo chofe respire nan tanperati ki apwopriye a, Lè sa a, byen vit plonje nan dlo oswa lwil oliv pou refwadisman rapid, ak refwadisman nan lè a oswa nan zòn nan lè w konjele. Se konsa, tiyo chodyè presyon ki wo ka jwenn dite ki nesesè yo.
2. tanperaman
Tiyo chodyè presyon wo ap vin frajil apre vin di. Ak estrès ki te koze pa trempe ka fè tiyo a chodyè presyon wo eksplwate ak kase. Metòd tanperaman an ka itilize pou elimine frajil. Malgre ke dite nan tiyo chodyè presyon wo pi lejè redwi, severite li yo ka ogmante pou diminye frajil la.
3.Annealing
Recuit se metòd pou elimine estrès entèn tiyo chodyè presyon ki wo. Metòd rkwit la se ke pati yo asye bezwen chofe nan tanperati kritik la, Lè sa a, mete nan sann sèk, lacho, amyant oswa fèmen nan gwo fou a, Lè sa a, kite li refwadi tou dousman.
Nou ka pwodwi tout gwosè nan chodyèr tib, dapre Ewopeyen an, Chinwa, Ameriken, Japonè estanda. Avèk tan livrezon rapid, tèm peman sipò. , epi tou aksepte enspeksyon twazyèm pati anvan livrezon.
Tès
Yo ta dwe teste tiyo asye a idwolik youn pa youn. Presyon maksimòm tès la se 20 MPa. Anba presyon tès la, tan estabilizasyon an ta dwe pa mwens pase 10 S, epi tiyo asye a pa ta dwe koule.
Apre itilizatè a dakò, tès idwolik la ka ranplase pa tès aktyèl Eddy oswa tès flit mayetik.
Tès nondestriktif:
Tiyo ki mande plis enspeksyon ta dwe enspekte ultrasonik youn pa youn. Apre negosyasyon an mande konsantman pati a epi li espesifye nan kontra a, yo ka ajoute lòt tès ki pa destriktif.
Tès aplati:
Tib ki gen yon dyamèt ekstèn ki pi gran pase 22 mm yo pral sibi yon tès plati. Pa gen okenn delaminasyon vizib, tach blan, oswa enpurte yo ta dwe rive pandan tout eksperyans la.
Tès dite:
Pou tiyo nan klas P91, P92, P122, ak P911, Brinell, Vickers, oswa tès dite Rockwell dwe fèt sou yon echantiyon nan chak lo.
Tès koube:
Pou tiyo ki gen dyamèt depase NPS 25 epi ki gen rapò dyamèt ak epesè miray la se 7. 0 oswa mwens yo pral sibi tès la pliye olye pou yo tès la plat. Yo ka bay lòt tiyo ki gen dyamèt egal oswa depase NPS 10 Egzamen koube a nan plas tès plati a, ki sibi apwobasyon achtè a.
-

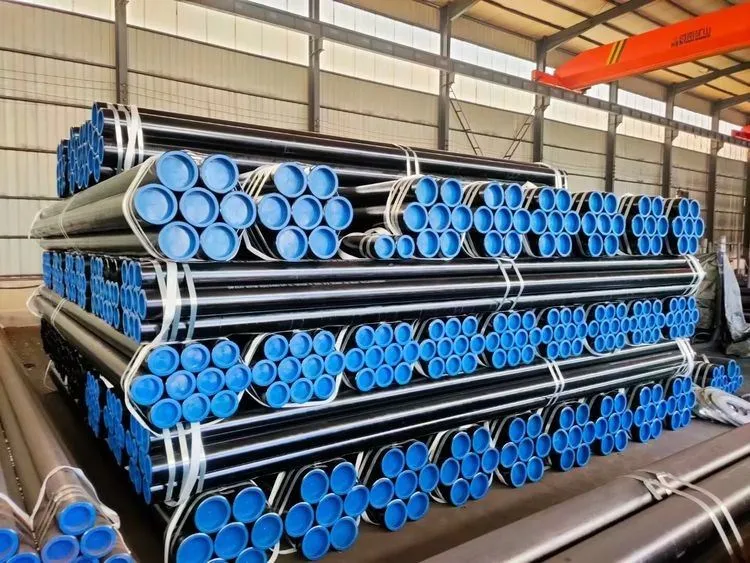

Anbalaj
-
Gen pwobableman dè santèn de metòd diferan pou anbalaj yon tiyo, ak pi fò nan yo gen merit, men gen de prensip ki enpòtan anpil pou nenpòt ki metòd travay anpeche rouye ak sekirite transpò lanmè. Anbalaj nou an ka satisfè nenpòt bezwen kliyan yo.
Bouchon plastik ploge nan de bò bout tiyo
Yo ta dwe evite pa tache an asye ak domaj transpò
Pakèt siy yo ta dwe inifòm ak konsistan
Menm pake (pakèt) nan tiyo asye yo ta dwe soti nan menm founo dife a.
Tiyo an asye gen menm nimewo gwo founo dife a, menm klas asye a, menm espesifikasyon yo.
