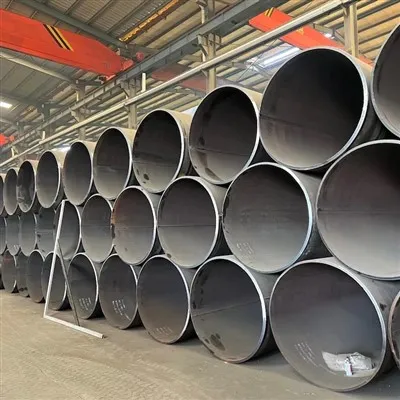

ASTM A671 EFW STEEL PIPE

ASTM A671 - Espesifikasyon estanda pou tiyo asye soude fizyon elektrik pou tanperati atmosferik ak pi ba


ASTM A671 se yon estanda ki devlope pa Sosyete Ameriken pou Tès ak Materyèl (ASTM Entènasyonal). Estanda sa a aplike nan tiyo asye ki fabrike pa lasoude fizyon elektrik (EFW)pwosesis, sitou itilize nan veso presyon, sistèm kanalizasyon ak lòt aplikasyon kritik nan anviwònman tanperati nòmal ak ba.

Dimansyon aplikasyon:
Tiyo presyon, tank depo, elatriye yo itilize pou sèvis tanperati ki ba oswa nòmal, souvan itilize nan lwil oliv, gaz, chimik ak lòt endistri yo.
Tanperati k ap travay la anjeneral pa mwens pase -50 degre F (-45 degre), tou depann de klas asye ak egzijans tès enpak yo.

Diferan kategori klas (tankou CL22) yo divize dapre pwosesis fabrikasyon, kondisyon enspeksyon ak nivo estrès akseptab, epi yo gen kondisyon strik sou bon jan kalite soude, tès ki pa -destriktif, elatriye.

Espesifikasyon ak materyèl:
Dyamèt ekstèn: Pi gran pase oswa egal a 16 pous (406mm)
Epesè miray la: Pi gran pase oswa egal a 1/4 pous (6.4mm)

Klas materyèl:
Estanda a gen ladann plizyè kabòn fe ak ba alyaj fe klas (tankou CL15, CL16, CL20, CL22, elatriye), ak nimewo a reprezante minimòm fòs sede (inite: ksi, sa vle di mil liv pa pous kare).

Pa egzanp: CL20 vle di fòs sede minimòm lan se 20 ksi (apeprè 138 MPa).

A671 CC60 se yon asye kabòn komen ak kontni espesifik kabòn, Silisyòm ak Manganèz. A671 CC65 ak CC70 yo tou asye kabòn komen, pandan y ap A671 CD70 se yon asye Silisyòm Manganèz. Estanda A671 kouvri tou asye nikèl, tankou A671 CF66 ak CF71.

Konpozisyon chimik:

Se tiyo asye ASTM A671 te fè nan plak asye bon jan kalite veso presyon. Diferan klas yo gen diferan kondisyon konpozisyon chimik, men anjeneral gen ladan kontwòl eleman kle sa yo:

Kabòn (C): afekte fòs ak soudabilite, anjeneral kontwole nan yon seri pi ba (tankou mwens pase oswa egal a 0.23%).
Manganèz (Mn): amelyore fòs ak severite, ranje komen 0.79-1.3%.
Silisyòm (Si): yo itilize pou deoksidasyon, anjeneral 0.13-0.45%.
Souf (S) ak fosfò (P): entèdi limite (mwens pase oswa egal a 0.035%) pou fè pou evite frajilite cho ak frèt.

Lòt eleman alyaj (tankou Ni, Cr, Mo, V, elatriye): yo ka ajoute kèk klas pou amelyore rezistans tanperati ki ba.

Pwopriyete mekanik:

Tiyo asye anba estanda ASTM A671 yo anjeneral fèt ak kabòn -manganèz- materyèl asye silikon ak bon fòs ak severite. Pou klas materyèl espesifik, tankou "GR.CC 60", "GR" kanpe pou klas, "CC 60" endike kalite a ak klas fòs nan materyèl la, ak "60" ka reprezante fòs nan sede nan materyèl la, ki se apeprè ekivalan a 415 MPa‌.

Pwopriyete mekanik ASTM A671 tiyo asye depann sou klas la (tankou CC60, Gr.65) ak kategori tretman chalè (tankou CL22, CL32), sitou ki gen ladan:

Fòs Sede (YS): Egzijans minimòm (tankou pi gran pase oswa egal a 220 MPa oswa pi wo).
Fòs Tensile (TS): Anjeneral 415-555 MPa (tankou CC60).
Elongasyon: Pi gran pase oswa egal a 21% (mezi duktilite nan materyèl la).
Severite enpak (kèk klas bezwen satisfè tès enpak tanperati ki ba, tankou tès Charpy V-nan -45 degre).

Pwosesis fabrikasyon:
Plak asye a fòme nan yon tib wonn pa J (Joggle)-C (Crimp)-O (Louvri)-E (Epandan) plizyè-fòmasyon etap.
Se tiyo asye a soude pa pwosesis soude fizyon elektrik (EFW), ak soude yo sijè a 100% tès radyografi (RT) oswa lòt tès ki pa -destriktif (NDT) pou asire bon jan kalite.
Pwosesis soude a mande kontwòl strik sou aktyèl, vòltaj, ak vitès soude pou asire bon jan kalite soude.

Kondisyon tès yo:
Tès idrostatik: Chak tiyo asye sijè a tès presyon idwolik.
Tès ki pa -destriktif (NDT): soude yo sijè a tès radyografi oswa ultrasons.
Tès enpak (opsyonèl): Tou depan de kondisyon tanperati yo, yon tès enpak Charpy V-tach ka nesesè.

Diferans ak lòt estanda:
Estanda menm jan an tankou ASTM A672 (pou gwo -presyon ak segondè-tanperati fizyon elektrik tiyo soude), pandan y ap ASTM A671 konsantre plis sou aplikasyon pou ba -tanperati.
Kontrèman ak estanda tiyo san pwoblèm (tankou ASTM A106), A671 se yon tiyo soude, men li se entèdi teste asire fòs.

Aplikasyon komen:
Tiyo kriyojenik gaz likid (LNG).
Ekipman raffinage petwòl
Veso presyon kriyojenik nan endistri chimik
